Notre gamme PowerTOP® Xtra: connecteurs adaptés à toutes les situations

Sur les sites industriels, dans l’industrie minière, l‘exploitation ferroviaire et les transports en commun, les ports et les terrains de camping : partout, une distribution d’électricité sûre est requise dans les conditions les plus difficiles. En tant que spécialiste des connecteurs, nous avons concentré tout

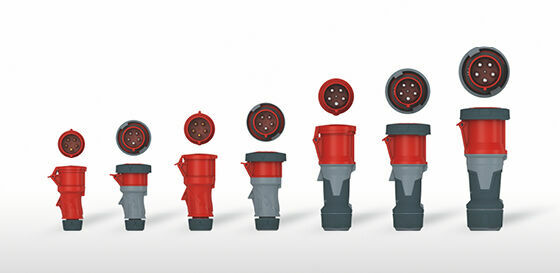

notre savoir-faire CEE dans une gamme de produits de grande qualité adaptée à vos besoins : les fiches et prolongateurs PowerTOP® Xtra sont disponibles en 16, 32, 63 et 125 A. Beaucoup d’entre eux ont fait leurs preuves sur le terrain et depuis de nombreuses années en se distinguant par leur grande fiabilité dans différents environnements de travail à travers le monde. Tous les prolongateurs PowerTOP® Xtra sont équipés de notre ingénieuse technologie à alvéoles X-CONTACT®.
PowerTOP® Xtra : les connecteurs dédiés aux électriciens professionnels !

Portfolio PowerTOP® Xtra

Nos fiches et prolongateurs PowerTOP® Xtra vous offrent la combinaison parfaite de robustesse et de fiabilité. Conçus pour répondre aux exigences les plus élevées, ils sont idéaux pour une utilisation dans des environnements exigeants. Apprenez-en plus sur notre portfolio et trouvez la solution adaptée à vos besoins:

Portfolio fiches Portfolio prolongateurs

Une ergonomie repensée – manipulation en toute sécurité et grande longévité

Un design adapté et un matériau robuste garantissant, en toute sécurité, une manipulation agréable de nos dispositifs de connexion PowerTOP® Xtra, une très grande longévité et ce quelles que soient les conditions. Grâce à la forme ergonomique du boîtier, aux zones de préhension et au presseétoupe à picots en caoutchouc, les fiches et prolongateurs CEE offrent une bonne prise en main, sont parfaitement antidérapants, même en présence d’humidité ou d’eau, et peuvent être branchés et débranchés plusieurs milliers de fois. Avec les connecteurs de 63 et 125 A, le presse-étoupe s’emboîte directement sur le couvercle – ce qui vous garantit un nettoyage facile des surfaces de la fiche et du prolongateur.

Nos connecteurs sont équipés d‘une aide à l’ouverture Intégrée au niveau du prolongateur qui vous permet d’ouvrir et de tenir confortablement le couvercle rabattable. Les connecteurs sont également équipés d’une fermeture à rotation entre la partie avant et le couvercle, permettant un verrouillage rapide et en toute sécurité sans vis. Pour les fiches et prolongateurs 63 et 125 A (indice de protection IP67), les joints sont également moulés dans le couvercle du prolongateur et dans la partie avant de la fiche – et donc absolument imperdables.

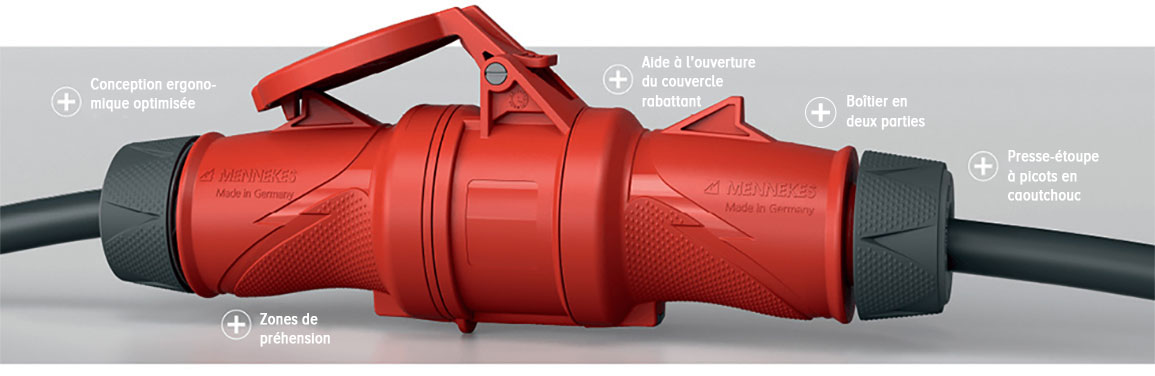

Les quatre avantages de PowerTOP® Xtra fiches et prolongateurs CEE 16 - 32 A — En bref : les avantages de nos fiches et prolongateurs 16 et 32 A.

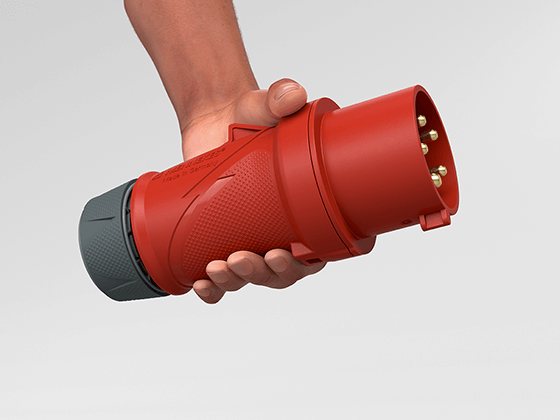

Detail feature 1 560x414 — Manipulation en toute sécurité grâce au boîtier ergonomique et à la zone de préhension antidérapante à picots.

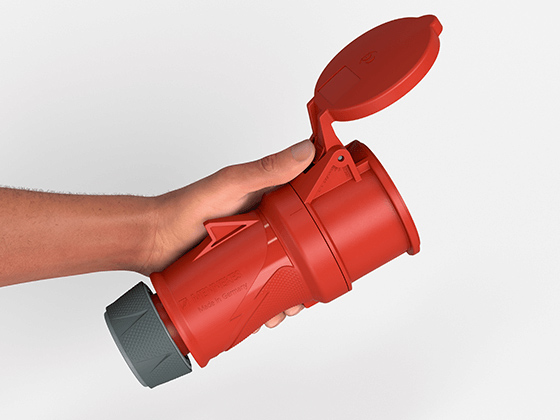

Detail feature 3 560x414 — L’aide à l‘ouverture du couvercle rabattant sur le prolongateur vous garantit un branchement et un débranchement faciles.

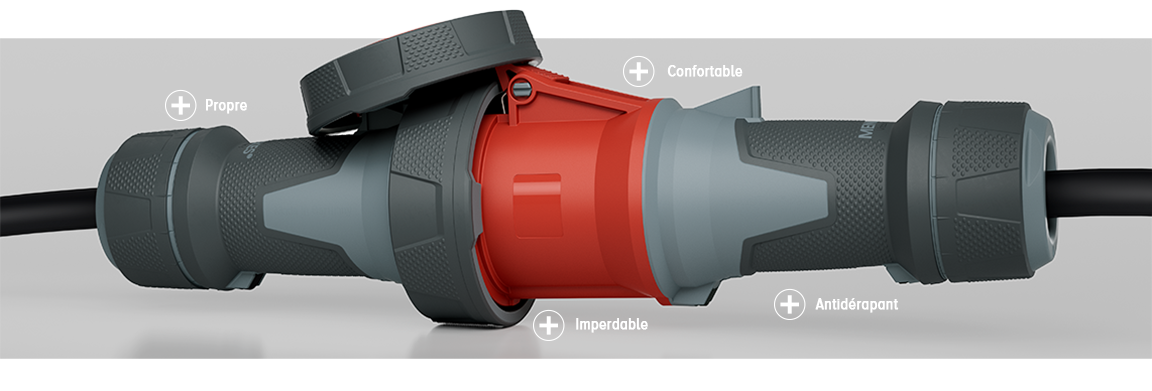

En bref : les avantages de nos fiches et prolongateurs 63 et 125 A.

Design innovant – des Xtras performants pour une protection extra

Notre gamme PowerTOP® Xtra accompagne efficacement les électriciens professionnels dans différents secteurs d‘activité. Partout où les conditions de travail sont dures et exigeantes, les connecteurs sont particulièrement robustes et vous garantissent la meilleure protection possible :

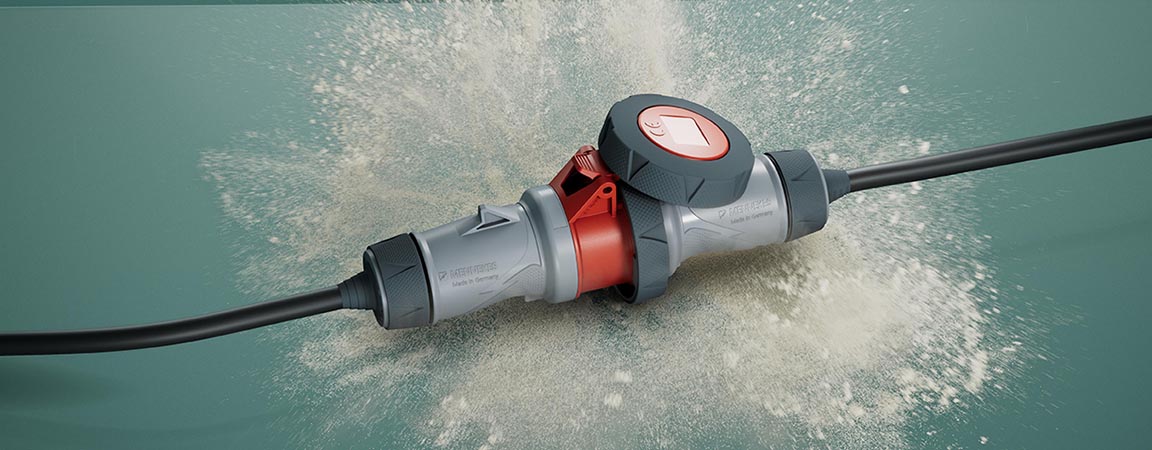

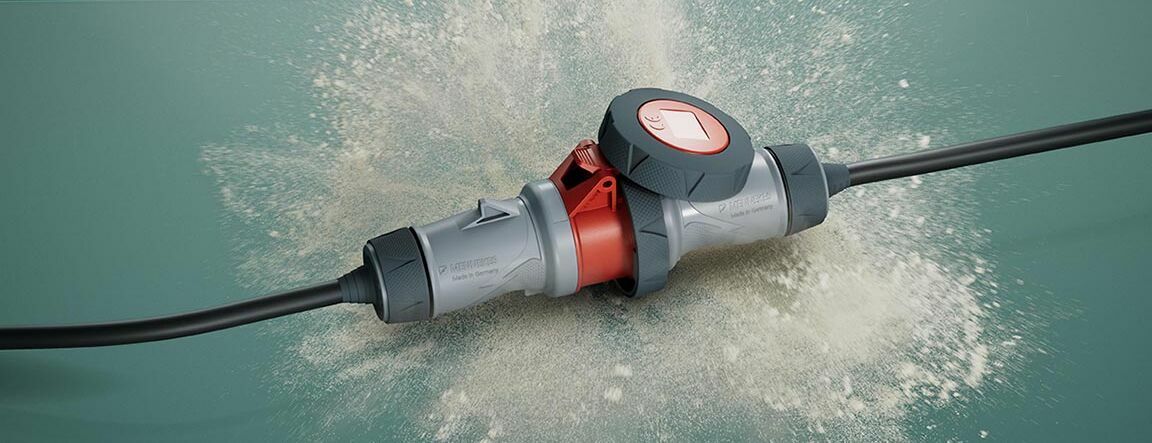

Protection contre la poussière, l’eau et les substances agressives

Nos dispositifs de connexion PowerTOP® Xtra 16 et 32 A répondent aux exigences de l’indice de protection IP54 ou IP67 / IP69. La version 63 A est disponible en IP54 ou IP67 et la version 125 A exclusivement en IP67. De plus, nos prolongateurs 63 et 125 A sont dotés de supports de contact très résistants à la chaleur et sont disponibles en option avec des contacts nickelés. Nos fiches sont dotées de contacts nickelés. Les fiches et les connecteurs 16 et 32 A sont également disponibles en version PowerTOP® Xtra R avec les mêmes caractéristiques de robustesse.

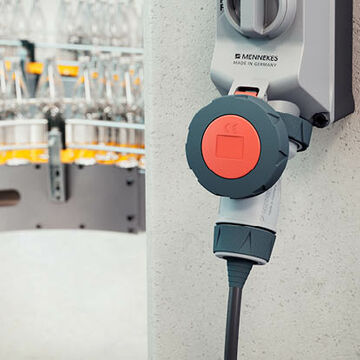

PowerTOP® Xtra G avec passe-fil deprotection

Découvrez nos dispositifs PowerTOP® Xtra G avec Plus d'informations, conçus pour éviter l’accumulation de saleté et d’eau au niveau des presse-étoupes. Cela est particulièrement important dans les environnements sensibles, comme l’industrie alimentaire ou pharmaceutique.

En savoir plus sur PowerTOP® Xtra G

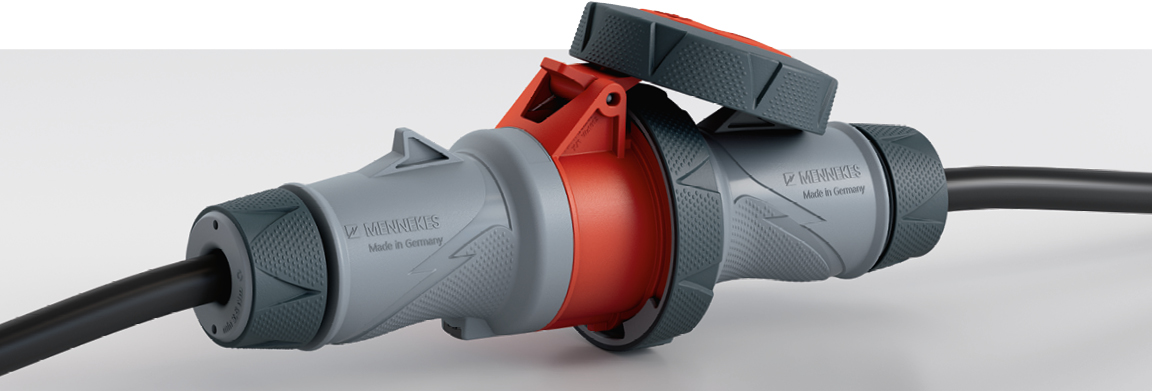

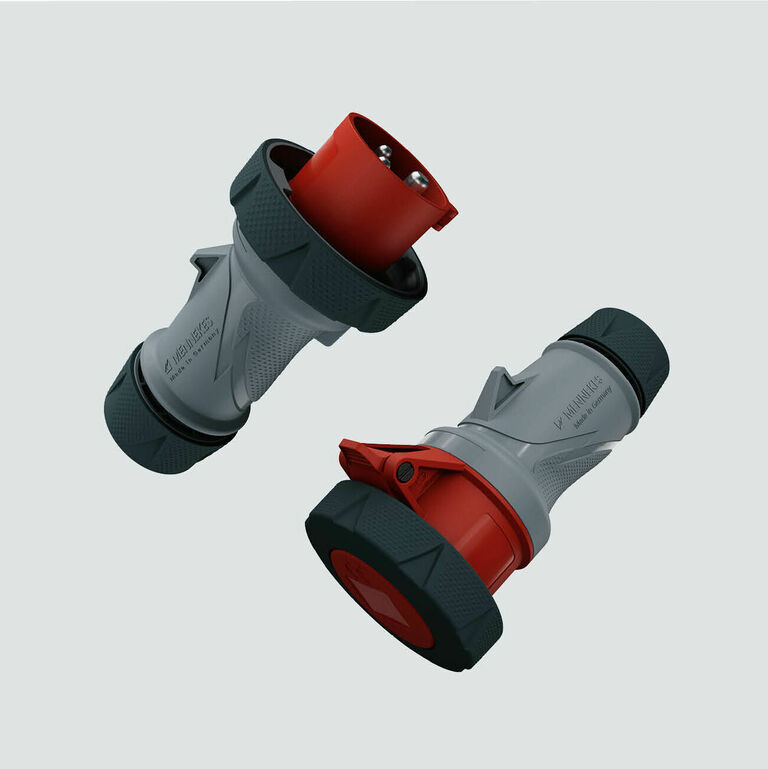

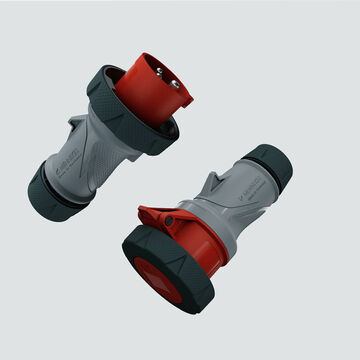

Dispositifs de connexion avec indice de protection IP67 / IP69

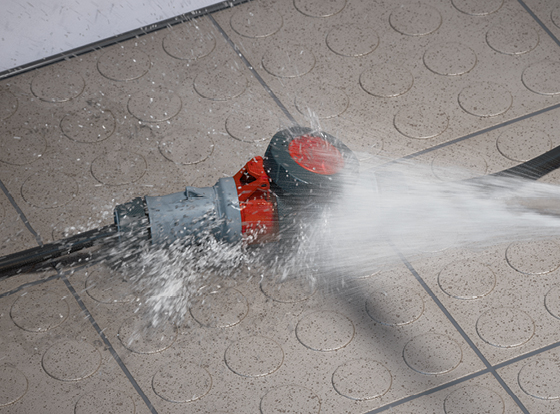

Nos fiches et prolongateurs étanches de la gamme PowerTOP® Xtra, équipés de la technologie éprouvée de raccordement par contact à vis ErgoCONTACT® et d’un boîtier ergonomique, possèdent désormais une nouvelle caractéristique : en plus de la protection contre l’immersion temporaire (IP67), ils offrent une protection supplémentaire contre l’eau à haute pression et à haute température (IP69). Cela permet une utilisation en toute sécurité et à long terme des dispositifs de connexion dans des environnements soumis à des nettoyages fréquents à haute pression.

Grâce au raccord à vis avec joint d’étanchéité et bague à baïonnette, l’eau ne peut pas pénétrer dans les dispositifs de connexion. Les fiches et prolongateurs avec indice de protection IP67 / IP69 conviennent donc parfaitement à une utilisation dans des domaines soumis à des influences environnementales particulières, comme dans l’industrie agroalimentaire. Grâce à la double protection contre l’immersion temporaire et contre l’eau à haute pression et à haute température, ils sont particulièrement robustes.

Même en cas de nettoyages répétés à haute pression, nos dispositifs de connexion avec indice de protection IP67 / IP69 restent étanches, et peuvent être manipulés facilement et en toute sécurité, même en présence d’humidité et d’eau, grâce à leurs zones de préhension à picots. Lorsqu’ils sont branchés, la bague à baïonnette caoutchoutée solidarise étroitement la fiche, le prolongateur, ou la prise.

Branchement et débranchement sans effort avec X-CONTACT®

Une technologie innovante pour une manipulation en toute sécurité
Notre technologie à alvéoles X-CONTACT® permet un branchement et un débranchement faciles avec une réduction de l’effort de jusqu’à 50 % grâce aux alvéoles à fente en X. Avec les versions 63 et 125 A, les parois intérieures des alvéoles sont également rainurées afin de garantir des connexions optimales et sûres tout en permettant une élimination automatique des impuretés. Même en cas de manipulation brutale ou de branchements et débranchements fréquents, il n’y a aucun signe d’usure et le matériau ne se fatigue pas : les dispositifs de connexion PowerTOP® Xtra peuvent donc être employés de manière sûre et fiable pendant de nombreuses années.

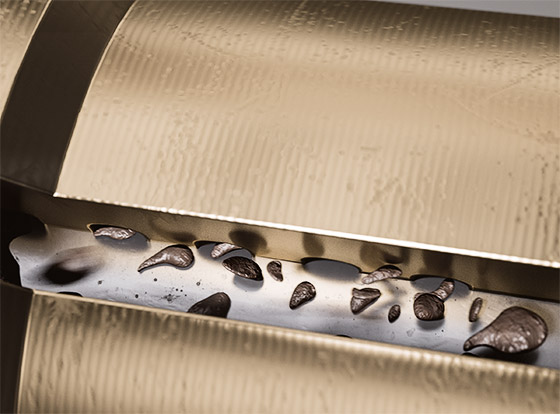

Nahaufnahme Schmutzpartikel in den Kontakthülsen

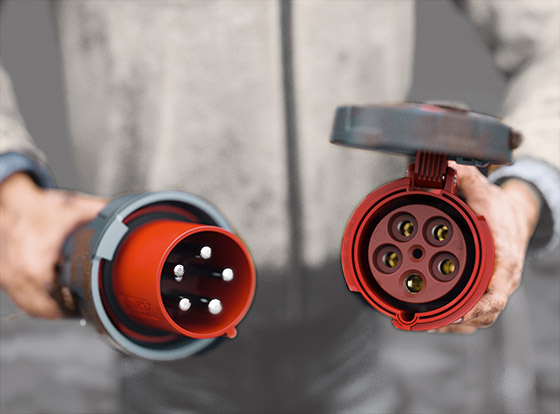

Stecker und Kupplung wird in den Händen gehalten

Facilité de montage – avec un minimum d’outils

Nous avons perfectionné la procédure de montage pour notre gamme PowerTOP® Xtra : grâce au filetage autotaraudeur du boîtier, à un loquet de verrouillage et au presse-étoupe, vous pouvez facilement et rapidement monter nos connecteurs 16 à 125 A, seuls quelques outils sont requis.

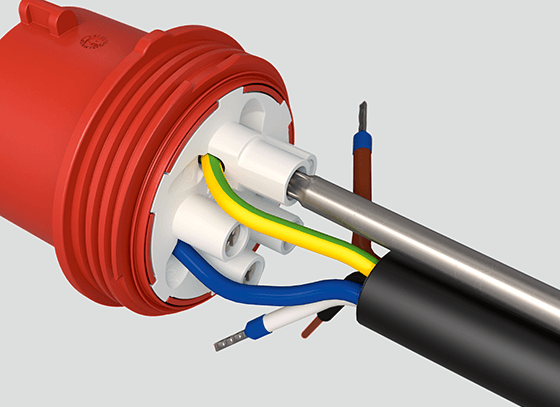

Branchement rapide: Ouvrir le boîtier en le dévissant, puis introduire le câble à travers le presse-étoupe dans le boîtier et le dénuder. Dénuder les fils et mettez un embout (uniquement avec la technologie de raccordement ErgoCONTACT®).

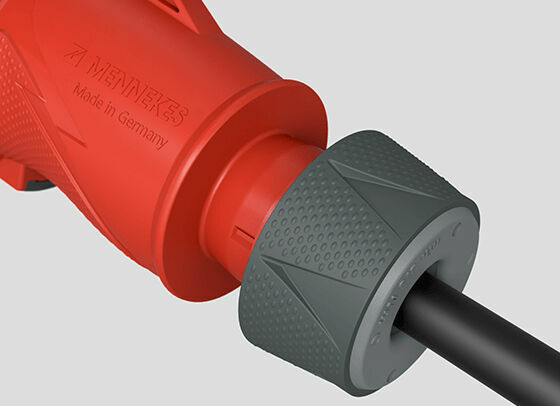

Vissage et verrouillage rapides: Visser le boîtier sur la partie avant et le verrouiller avec le loquet de verrouillage. Après le serrage du presse-étoupe caoutchouté, le câble de raccordement n’est plus soumis à la traction et est étanche.

Technologies de raccordement simples et sûres

Nos dispositifs de connexion CEE 63 et 125 A sont équipés de notre technologie de raccordement éprouvée par contact à vis. Ils se branchent ainsi facilement, et peuvent être traversés par de grandes quantités de courant à long terme avec une sûreté intégrée. Spécialement pour les fiches et prolongateurs CEE 16 et 32 A, nous avons développé ErgoCONTACT®, la technologie de raccordement par contact à vis à la fois innovante et pratique. Elle vous garantit une installation facile, en toute sécurité et judicieuse du point de vue de l’ergonomie. De plus, nos dispositifs de connexion 16 et 32 A sont disponibles en variante PowerTOP® Xtra S avec SafeCONTACT, la technologie de raccordement sans vis.

Technologie de raccordement ErgoCONTACT®

L’intégralité de la gamme PowerTOP® Xtra est disponible avec la technologie de raccordement par contact à vis. Pour les fiches et prolongateurs 16 A et 32 A, nous l’avons perfectionnée avec la technologie de raccordement confortable ErgoCONTACT®. Celle-ci vous permet de réaliser une installation simplement, en toute sécurité et en optimisant votre temps de montage.

geöffneter Stecker beim Anschluss mit einem Schraubenzieher

Avec ErgoCONTACT®, le tournevis n’est pas appliqué par le côté, mais par l’avant : de cette manière, vous atteignez plus facilement le couple de serrage requis et la pression de vissage est directement appliquée frontalement. Toutes les vis sont orientées dans la même direction. De cette manière, vous n’avez plus besoin de tourner la partie avant dans votre main pour serrer les vis des différents pôles l’une après l’autre – et vous gagnez du temps.

Anschnitt der Leiterführung des PowerTOP® Xtra mit der Kombischraube

Les canaux de guidage des conducteurs incurvés entraînent les extrémités des conducteurs simplement et en toute sécurité dans les contacts.

De plus, la course de la vis est guidée par un canal de positionnement : cela exclut tout dérapage et minimise le risque de blessures.

Chaque contact ne nécessite qu’une seule vis : une vis imperdable à tête combinée intégrée en usine au collier de guidage. Celle-ci s‘actionne à l‘aide d‘un tournevis cruciforme ou plat. Comme chaque contact ne nécessite qu’une seule vis, l’installation est simplifiée et vous permet de gagner du temps lors du montage.

Technologie de raccordement SafeCONTACT

Nos dispositifs de connexion 16 et 32 A sont également disponibles en variante PowerTOP® Xtra S avec SafeCONTACT, la technologie de raccordement sans vis à bornes autodénudantes. Le dénudage et la préparation des conducteurs deviennent ici superflus – cela permet non seulement d’économiser plus de la moitié du temps de raccordement habituel, mais aussi la maintenance ultérieure!

Introduire les câbles sans dénudage préalable puis abaisser les bornes de connexion avec le tournevis – et c’est tout !

L’isolation se dénude et les contacts se connectent en toute sécurité en abaissant les bornes - tout simplement!

Technologie de raccordement par contact à vis 63 et 125 A

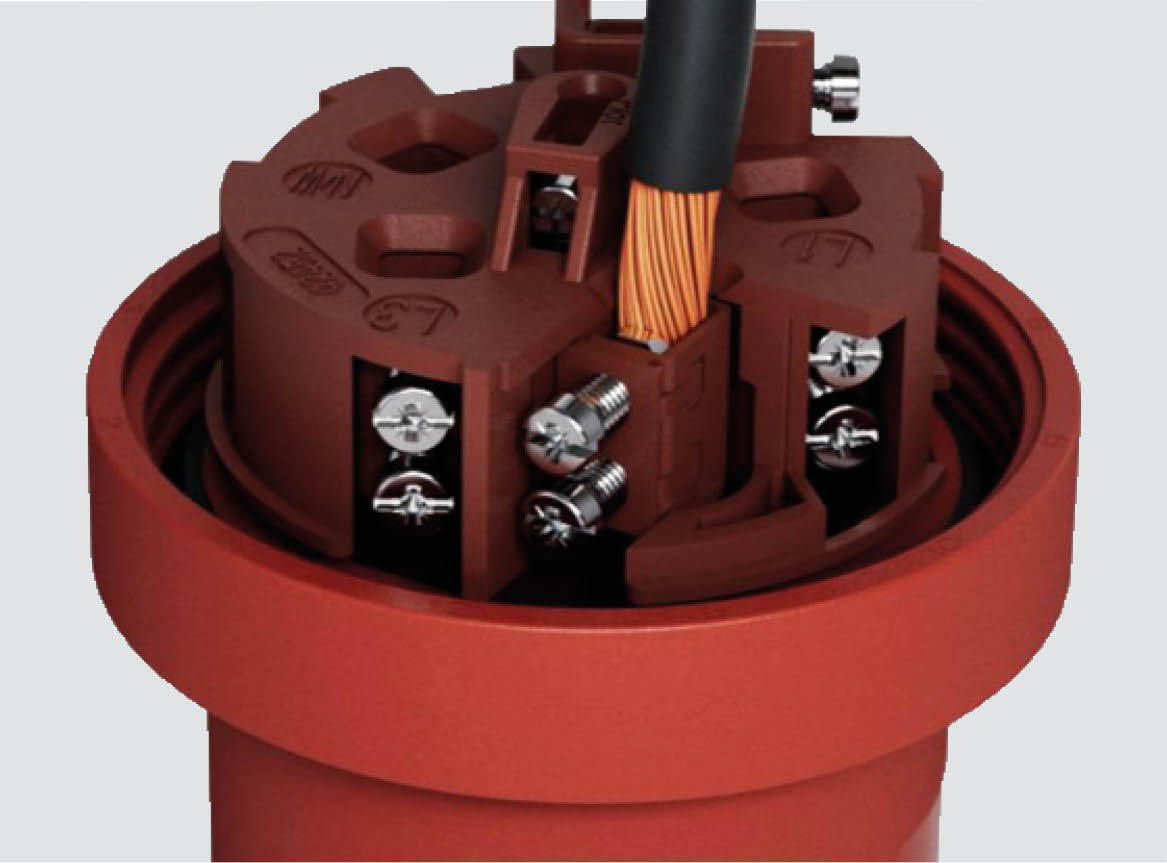

Avec les modèles 63 et 125 A, les vis de contact sont intégrées, avec un faible encombrement, à la partie avant de la fiche ou du prolongateur, à côté du collier de guidage.

Il suffit d’introduire les conducteurs dénudés : ils s’utilisent avec ou sans embouts.

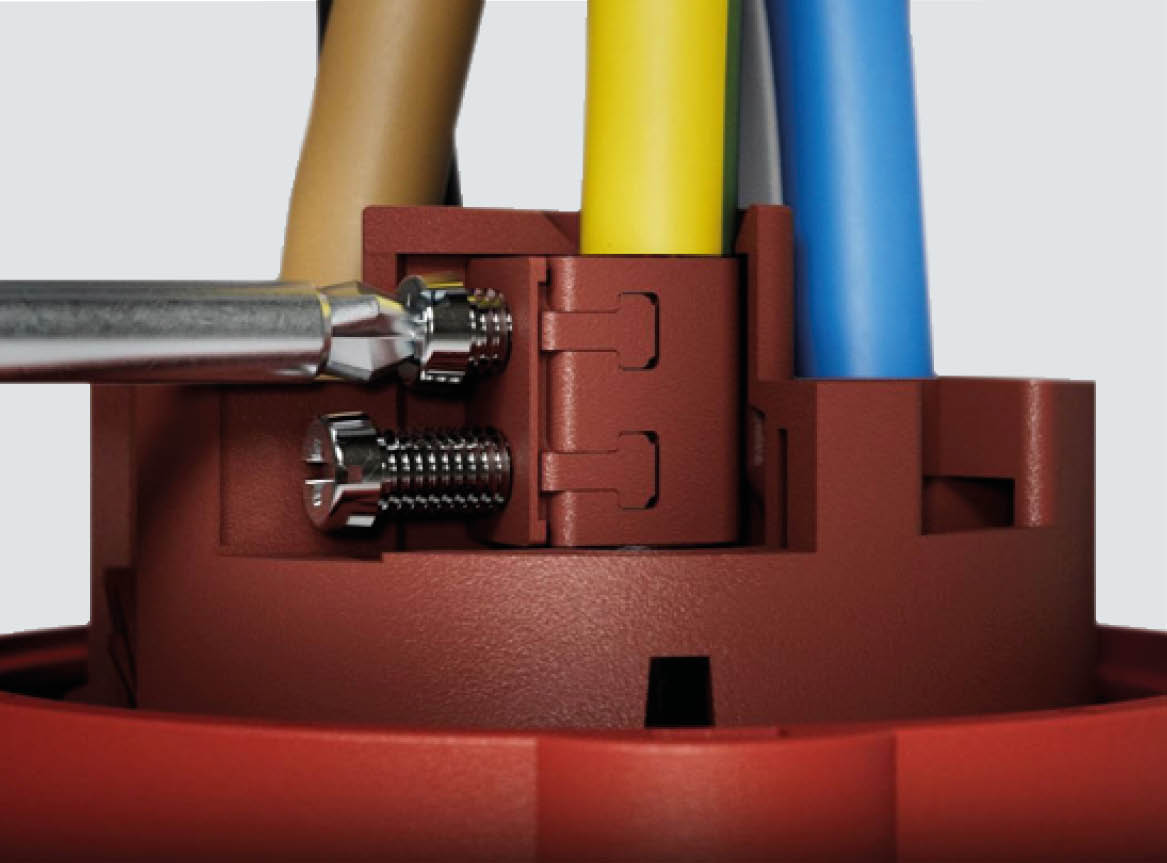

Deux vis de contact maintiennent les conducteurs en toute sécurité. Ces vis se serrent en croix, et maintiennent durablement les conducteurs dans leur position.
