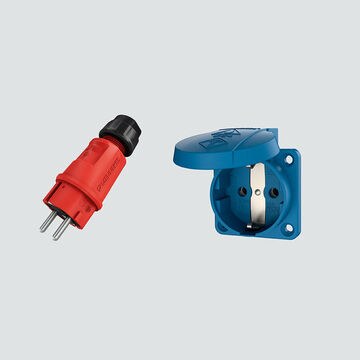

Dispositifs SCHUKO® avec indices de protection IP54 et IP68
Les dispositifs de connexion SCHUKO® de MENNEKES garantissent une robustesse maximale et une alimentation électrique fiable – du niveau de protection IP54 jusqu’à IP68. Nos fiches et prolongateurs IP68, particulièrement résistants, sont conçus pour les environnements humides et exigeants : étanches lorsqu’ils sont raccordés, offrant une bonne prise en main même en cas d’humidité, et extrêmement durables.
Les variantes IP54 convainquent elles aussi par leurs matériaux robustes, leur grande résistance mécanique et leur montage simple. Qu’il s’agisse de prises murales ou encastrables, de fiches ou de prolongateurs, notre gamme SCHUKO® propose des solutions adaptées à de nombreux domaines d’application.
Découvrez la diversité de nos produits SCHUKO® et apprenez‑en davantage sur les indices de protection, les technologies et les possibilités d’utilisation optimisées.
SCHUKO® IP68. Conçu pour les conditions extrêmes.
Pour les applications soumises à de fortes contraintes mécaniques ou à une humidité permanente, des fiches et prolongateurs SCHUKO® avec indice de protection IP68 sont disponibles. Ils sont équipés d’une bague à baïonnette et d’un capuchon de protection, et restent étanches même en cas d’immersion lorsqu’ils sont branchés.
Les surfaces de préhension à relief ainsi que le presse‑étoupe en caoutchouc, lui aussi structuré, assurent une excellente prise en main. Même en présence d’humidité ou d’eau, les fiches et prolongateurs peuvent être saisis et manipulés en toute sécurité.
Domaines d’application des SCHUKO® IP68
Les fiches et prolongateurs SCHUKO® avec indice de protection IP68 sont le choix idéal pour les environnements exigeants où la fiabilité et la robustesse sont essentielles. Ils offrent une protection sûre contre la poussière et l’immersion et sont donc parfaitement adaptés à une utilisation en extérieur — par exemple sous la pluie, la neige ou en cas d’exposition directe aux intempéries.
Sur les chantiers, ils convainquent par leur grande résistance à la saleté, à l’humidité et aux sollicitations mécaniques. Dans les environnements industriels également — des installations de production aux ateliers, jusqu’aux zones de fabrication humides ou poussiéreuses — ils garantissent une alimentation électrique sûre et continue.

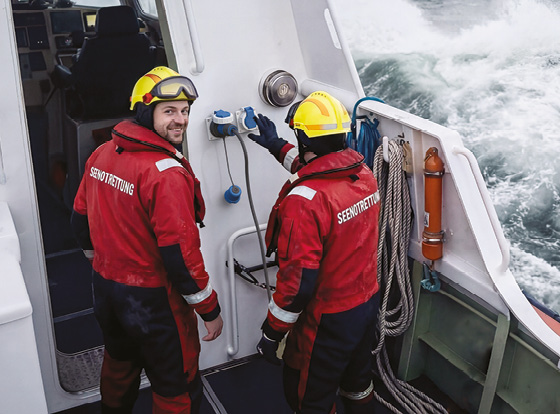

Des organisations telles que la THW, les services d’incendie et la Bundeswehr bénéficient de leur robustesse lors d’interventions en cas d’inondations, sous la pluie ou dans des zones boueuses. Pour les applications maritimes, par exemple sur les bateaux, dans les ports, les chantiers navals ou au sein des unités de sauvetage en mer, les dispositifs SCHUKO® IP68 offrent une sécurité maximale, même dans les conditions les plus difficiles. Dans le secteur agricole, ils démontrent leurs atouts dans les systèmes d’irrigation ou dans les bâtiments d’élevage modernes, où l’humidité et la saleté font partie du quotidien.
Rapide, simple et absolument fiable : notre processus d’installation fait toute la différence.
Grâce au joint en silicone innovant et universel, l’ajustement ou le remplacement chronophage de différents éléments d’étanchéité devient totalement inutile. Un seul élément d’étanchéité couvre de manière fiable tous les diamètres de câbles de 6,4 à 16,5 mm — flexible, propre et efficace.
Installation rapide en étapes clairement définies :
Retirer l’insert, faire passer le câble, raccorder les conducteurs, fixer l’insert en deux points, serrer le presse‑étoupe — c’est terminé. Difficile de faire plus simple ou plus rapide.
Plus de confort grâce à des détails bien pensés
Des vis imperdables garantissent que les vis du boîtier comme celles des contacts restent toujours bien en place et ne peuvent pas tomber par inadvertance. Aucun outil spécial n’est requis — un simple embout cruciforme PZ2 suffit amplement.
Pour davantage de sécurité et une installation sans erreur, les informations essentielles sont directement indiquées sur l’insert :
La longueur de dénudage de la gaine extérieure est clairement marquée. Pour la longueur de dénudage des conducteurs, un gabarit intégré est même prévu. Cela permet de déterminer facilement et précisément les longueurs correctes — sans aucun outil de mesure supplémentaire.
Votre avantage : gagner du temps, réduire les coûts
Le temps d’installation réduit et le risque d’erreur plus faible entraînent une diminution des coûts de montage. Vos projets bénéficient ainsi d’une mise en œuvre rapide, sûre et économique.

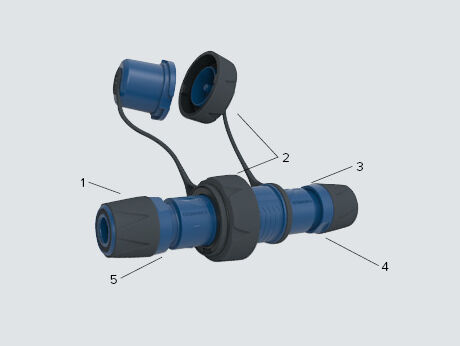

Caractéristiques SCHUKO® IP68
1. Presse‑étoupe avec joint adapté à toutes les sections de câble
2. Anneau à baïonnette et presse‑étoupe – technologie bi‑matière (2K)
3. Version civile en bleu, version militaire en vert bronze
4. Surface d’appui pour clé dynamométrique
5. Boîtier robuste

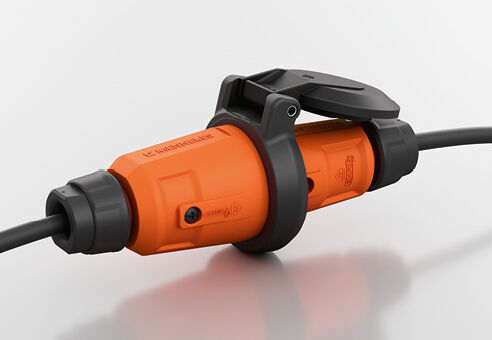

Boîtiers robustes avec indice de protection IP54
Nos fiches et prolongateurs avec protection IP54 sont fabriqués en plastique technique haute performance, ce qui les rend extrêmement résistants aux rayons UV, à la plupart des huiles, graisses, solvants, produits de nettoyage, hydrocarbures ainsi qu’aux bases organiques et inorganiques.
Les boîtiers robustes peuvent en outre supporter une charge allant jusqu’à une tonne. Le capot auto‑fermant des prolongateurs garantit une protection IP54, et en fonctionnement, les dispositifs supportent des températures comprises entre −30 °C et +40 °C. Le joint vissé du presse‑étoupe et l’espace de raccordement généreux rendent par ailleurs l’installation particulièrement simple et confortable.
Aperçu des certifications pour les fiches et prolongateurs SCHUKO® (IP54)
Toutes les fiches SCHUKO® de l’indice de protection IP54 équipées d’un double système de mise à la terre sont certifiées à la fois VDE et CEBEC.
Les prolongateurs SCHUKO® IP54 disposent d’une certification VDE, tandis que les prolongateurs franco‑belges possèdent une certification CEBEC.

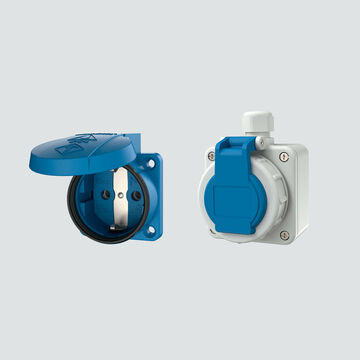

Socles de prises de courant semi-encastré SCHUKO® avec bornes à vis
Une technique de connexion éprouvée pour des installations sûres
Des bornes à vis robustes permettent une connexion fiable des conducteurs et garantissent une alimentation électrique durablement sûre, même dans des applications industrielles exigeantes. Les bornes à vis sont conçues comme bornes de connexion permettant un câblage traversant.
Indice de protection des dispositifs de connexion SCHUKO®.
Modification de la norme DIN VDE 0620.
Pour l’utilisation dans des appareils mobiles, les exigences actuelles stipulent que des prises encastrables doivent être utilisées, lesquelles doivent satisfaire l’indice de protection IPX4, à la fois avec le clapet fermé et avec une fiche compatible insérée, et ce dans toutes les positions d’utilisation.
Avant la modification de la norme, en février 2010, l’indice de protection IPX4 était considéré comme respecté lorsque les conditions étaient remplies pour une installation en position verticale de la prise. Pour les prises destinées à une installation fixe, cette condition reste toujours applicable.
